RT-PED型二次設備交流配電屏


一、 產品概述

RT-PED-10型單電源二次設備交流配電屏,是我公司依據《發電廠、變電所工程和繼電保護試驗儀表配置定額》和電力工業部頒發《電力系統繼電保護及安全自動裝置反事故措施要點》的有關規定開發的產品。開關選用高分斷小型斷路器,保護線路的短路和過載,為現場二次設備工作提供了方便、可靠的二次電源。RT-PED-10型單電源二次設備交流配電屏具有技術先進、性能完善、安全可靠、外形美觀、操作方便、使用范圍廣等顯著特點。該產品適用于變電站、發電廠、銀行、化工、冶金和軍事設施等重要用電場所。為提高各種工作的質量、保障人身和設備的安全,提供了可靠保證。

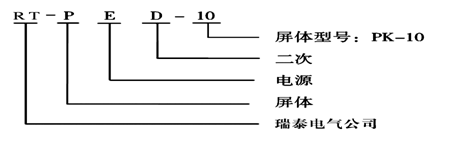

二、型號說明



三、使用條件

1、戶內使用,且室內具有良好通風條件。
2、海拔高度小于2000米。
3、環境溫度:-10℃~+50℃。
4、相對濕度不大于90%。
5、大氣壓力80~110Kpa。
6、周圍介質無導電塵埃與導致金屬或絕緣損壞的腐蝕性氣體、霉菌等。

四、技術參數

1、工作電源:三相四線380V,50Hz
2、額定輸出:
2.1額定輸出電流總?cè)萘?0A
2.2每路輸出交流電壓220V,50HZ,共15路
3、屏后端子接線見附圖一
4、屏面布置圖見附圖二
5、原理圖見附圖四

五、使用說明

1、檢查所有開關是否全部處于斷開位置。
2、檢查所有接線全部正確無誤。
3、輸入三相四線380V,50Hz電源。開啟QF開關,三個電壓表指示220V電壓。
4、開啟1ZK開關,1HD(1路)紅色指示燈亮,表示1路用戶有交流220V,50Hz電源,其余各路相同。
5、1ZK-15ZK交流斷路器是選用C45N-2PSD,高分斷小型斷路器。既保護了線路的短路和過載,又具有告警功能。當某一路有故障,總電源故障信號就有顯示或告警指示。

六、注意事項

1、未用部分的所有開關置于斷開位置。
2、裝置停用時,應將所有開關置于斷開位置。

七、設計與安裝

1、屏體結構為PK-10型,前后門帶鎖,整機板材構成(參見附圖四)。
外形尺寸為2260×800×600或2360×800×600(高×寬×深),單位為mm。
2、安裝時將接地端與地網可靠連接,再將三相四線交流電源引入屏后的端子排(A,B,C,N)。

八、訂貨須知

訂貨時須提供以下內容:
1、二次設備交流配電屏的型號及數量。
2、屏體結構尺寸及顏色。
3、其他特殊要求。

九、附圖

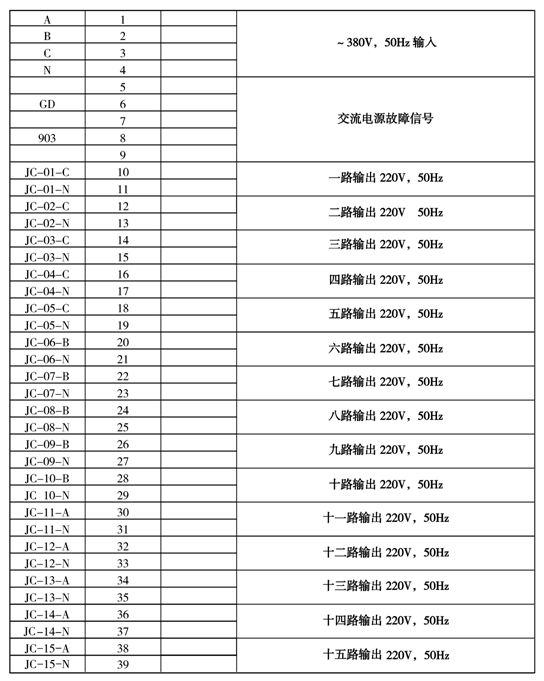

附圖一、RT-PED-10型單電源二次設備交流配電屏后端子接線圖

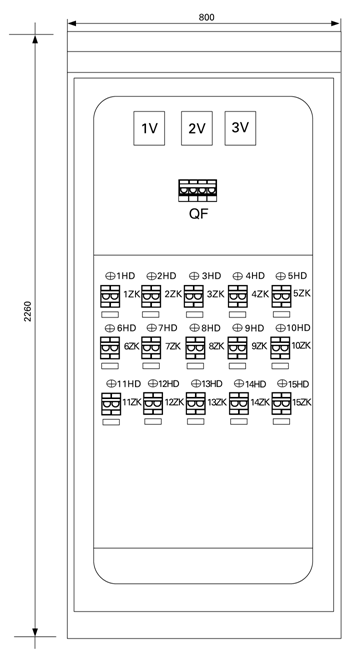

附圖二、RT-PED-10型單電源二次設備交流配電屏屏面布置圖

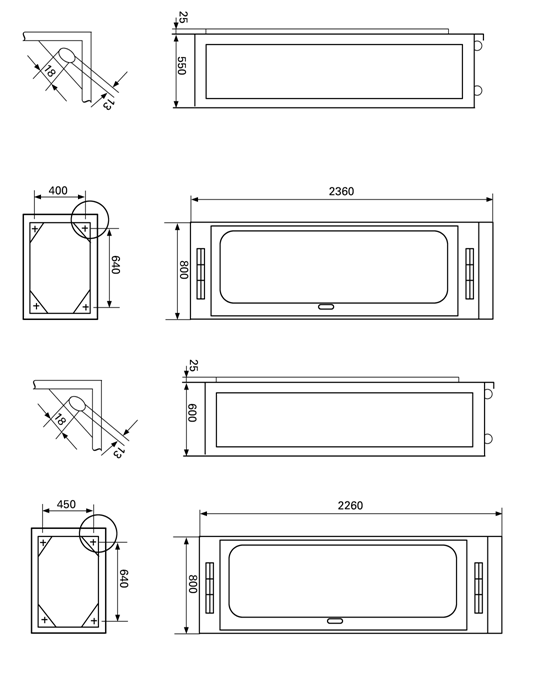

附圖三、RT-PED-10型單電源二次設備交流配電屏屏體結構圖

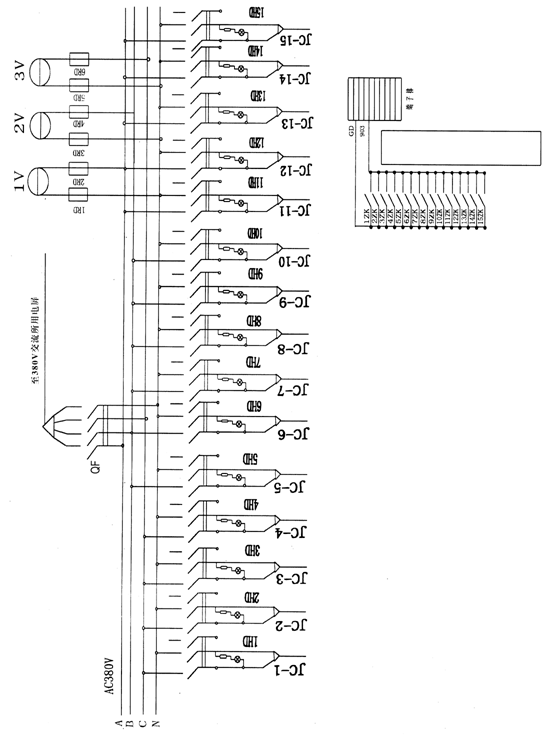

附圖四、RT-PED-10型單電源二次設備交流配電屏原理圖
